DJI Dock 2

• • DOCK – GERAL

    • Nome do produto

    • DJI Dock 2

    • Peso total

    • 34 kg (sem incluir a aeronave)

      ^{O peso real do produto pode variar devido a diferenças nos materiais do lote e a fatores externos.}

    • Dimensões

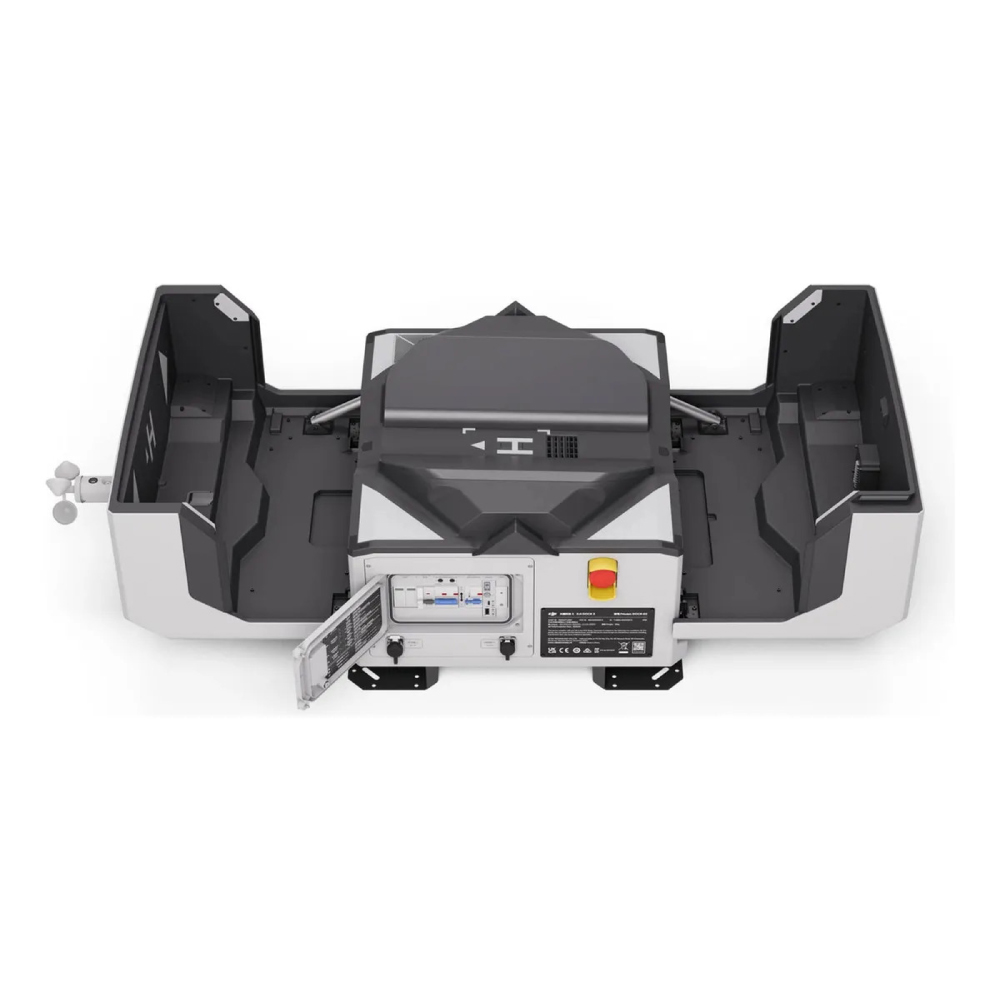

    • Tampa do Dock aberta: 1228×583×412 mm (C×L×A)
      Tampa do Dock fechada: 570×583×465 mm (C×L×A)

      ^{Os dados acima não incluem a altura do medidor de velocidade do vento (145 mm), mas incluem a altura dos suportes da base de montagem (55 mm).}

    • Voltagem de entrada

    • 100 a 240 V (CA); 50/60 Hz

    • Potência de entrada

    • Máx. de 1000 W

    • Temperatura de funcionamento

    • -25° a 45 °C

      ^{Quando a temperatura ambiente estiver abaixo de -20 °C, o Dock entra em estado de espera e a aeronave não consegue executar missões de voo.}

    • Classificação da proteção contra impurezas

    • IP55

    • Quantidade de drones abrigados

    • 1

    • Velocidade máx. do vento durante o pouso

    • 8 m/s

    • Altitude máx. de funcionamento

    • 4000 m

    • Frequência de recepção do satélite da Estação de base RTK

    • Recepção simultânea:
      GPS: L1 C/A, L2
      BeiDou2: B1l, B2l, B3l
      BeiDou3: B1l, B3l
      GLONASS: L1, L2
      Galileo: E1, E5B

    • Precisão de posicionamento da Estação de base RTK

    • Horizontal: 1 cm + 1 ppm (RMS)
      Vertical: 2 cm + 1 ppm (RMS)

    DOCK – DESEMPENHO DE CARREGAMENTO

    • Tensão de saída

    • 28 V DC

    • Tempo de carregamento

    • 32 min.

      ^{Os dados foram medidos ao carregar a aeronave (quando desligada) de 20% a 90% em um ambiente de 25 °C.}

    DOCK – TRANSMISSÃO DE VÍDEO

    • Sistema de transmissão de vídeo

    • O3 Enterprise

    • Frequência de funcionamento

    • 2,4000 a 2,4835 GHz
      5,725 a 5,850 GHz

    • Antena

    • 4 antenas integradas, 2T4R, suporta alternância inteligente

    • Potência do transmissor (EIRP)

    • 2,4 GHz: <33 dBm (FCC); <20 dBm (CE/SRRC/MIC)
      5,8 GHz: <33 dBm (FCC); <14 dBm (CE); <23 dBm (SRRC)

    DOCK – SISTEMA DE RESFRIAMENTO

    • Tensão de funcionamento

    • 28 V DC

    • Tipo de resfriamento

    • Resfriamento TEC

    DOCK – BATERIA RESERVA

    • Capacidade da bateria

    • 12 Ah

    • Tensão de saída

    • 12 V

    • Tipo de bateria

    • Bateria de chumbo-ácida

    • Duração da bateria

    • >5 horas

      ^{Medidas obtidas com uma bateria reserva totalmente carregada em um ambiente a 25 °C. ‌Após uma queda de energia, o Dock não suporta funções como carregamento da aeronave, resfriamento, aquecimento da tampa do Dock ou aquecimento do medidor de velocidade do vento. Verifique sempre as avarias imediatamente.}

    DOCK – ACESSO À REDE

    • Acesso Ethernet

    • Entrada adaptativa Ethernet 10/100/1000 Mbps

    DOCK – SENSOR

    • Sensor de velocidade do vento

    • Suportado

    • Sensor de precipitação

    • Suportado

    • Sensor de temperatura ambiente

    • Suportado

    • Sensor de imersão de água

    • Suportado

    • Sensor de temperatura da cabine

    • Suportado

    • Sensor de umidade da cabine

    • Suportado

    DOCK – CÂMERA DE SEGURANÇA (EXTERNA)

    • Resolução

    • 1920×1080

    • Campo de visão (FOV)

    • 151°

    • Luz auxiliar

    • Luz branca auxiliar

    DOCK – CÂMERA DE SEGURANÇA (INTERNA)

    • Resolução

    • 1920×1080

    • Campo de visão (FOV)

    • 151°

    • Luz auxiliar

    • Luz branca auxiliar

    DOCK – PROTEÇÃO CONTRA RAIOS

    • Entrada de alimentação CA

    • 20 kA (valor nominal), atende aos requisitos dos níveis de proteção EN 61643-11 Tipo 2 e IEC 61643-1 Classe Ⅱ.

    • Entrada Ethernet

    • 10 kA (I‌_total‌)_, ‌‌em conformidade com o nível de proteção da CATEGORIA C do EN/IEC 61643-21

    DOCK – SOFTWARE SUPORTADOS

    • Usos

    • DJI Pilot 2 (conecta-se ao DJI Dock 2 através do CR Pro DJI Enterprise para implementação e comissionamento)

    • Plataforma da nuvem

    • DJI FlightHub 2 (compatibilidade por padrão)
      Plataformas da nuvem terceirizadas (acessadas por meio do DJI Cloud API)

    DOCK – CAPACIDADE DE EXPANSÃO

    • Protocolo aberto

    • DJI Cloud API

    • Computação de borda

    • Suporta comunicação de dados com interruptores externos

    AERONAVE – GERAL

    • Peso

    • ‌1410 g

      ^{Este valor inclui o peso da bateria, hélices e um cartão microSD, mas não inclui cargas terceirizadas. O peso real do produto pode variar devido a diferenças nos materiais do lote e a fatores externos.}

    • Peso máx. de decolagem

    • 1610 g

    • Dimensões

    • 335×398×153 mm (C×L×A, sem hélices)

    • Entre eixos

    • Distância diagonal entre eixos: 463,2 mm
      ‌Distância esquerda-direita entre eixos: 359,9 mm
      ‌Distância frontal-traseira entre eixos: 291,4 mm

    • Velocidade máx. de ascensão

    • 6 m/s (Modo Normal)
      8 m/s (Modo Esportivo)

    • Velocidade máx. de descensão

    • 6 m/s (Modo Normal)
      6 m/s (Modo Esportivo)

    • Velocidade máx. horizontal (ao nível do mar, sem vento)

    • Modo Normal, com a detecção de obstáculos desabilitada: 15 m/s em voos frontais, 12 m/s em voos para trás, 10 m/s em voos laterais
      Modo Esportivo: 21 m/s em voos frontais, 18 m/s em voos para trás, 16 m/s em voos laterais

    • Resistência máx. ao vento

    • Durante a operação: 12 m/s
      Durante a decolagem/aterrissagem: 8 m/s

    • Altitude máx. de decolagem

    • 4000 m

    • Duração máx. de voo

    • 50 min.

      ^{Medidas obtidas em um ambiente controlado para testes. As condições específicas de teste são as seguintes: voar para frente a uma velocidade constante de 46,8 km/h em um ambiente laboratorial sem vento a 20 metros acima do nível do mar, no modo de foto (sem tirar fotos durante o voo), com a detecção de obstáculos desabilitada e drenando a bateria de 100% até 0%. Os resultados podem variar dependendo do ambiente, modo de uso e versão do firmware.}

    • Duração máx. de voo estacionário

    • 40 min.

      ^{Medidas obtidas com os drones da Série DJI Matrice 3D fazendo voo estacionário em um ambiente sem vento a 20 metros acima do nível do mar e drenando a bateria de 100% até 0%. Os resultados podem variar dependendo do ambiente, modo de uso e versão do firmware.}

    • Raio máx. de funcionamento

    • 10 km

      ^{Medidas obtidas em um ambiente de aproximadamente 25 °C com um nível seguro de bateria de 25%, velocidade do vento ambiente de aproximadamente 4 m/s, velocidade de voo de ida e volta de aproximadamente 15 m/s e ao fazer voo estacionário por 10 minutos. Os resultados podem variar dependendo do ambiente, modo de uso e versão do firmware.}

    • Distância máx. de voo

    • ‌43 km

      ^{Medidas obtidas com o DJI Matrice 3D/3TD voando em velocidade constante de 54 km/h em um ambiente sem vento a 20 metros acima do nível do mar e drenando a bateria de 100% até 0%. Os resultados podem variar dependendo do ambiente, modo de uso e versão do firmware.}

    • Ângulo máx. de inclinação

    • 25° (Modo Normal)
      25° (Modo Esportivo)

    • Velocidade máx. angular

    • 250°/s

    • Sistema global de navegação por satélite (GNSS)

    • GPS+Galileo+BeiDou+GLONASS (GLONASS é compatível apenas quando o módulo RTK estiver habilitado.)

    • Precisão do voo estacionário (sem vento ou com brisa)

    • Vertical:
      ±0,1 m (com posicionamento visual)
      ±0,5 m (com posicionamento por GNSS)
      ±0,1 m (com posicionamento por RTK)

      Horizontal:
      ±0,3 m (com posicionamento visual)
      ±0,5 m (com posicionamento por GNSS)
      ±0,1 m (com posicionamento por RTK)

    • Temperatura de funcionamento

    • -20° a 45 °C

    • Classificação da proteção contra impurezas

    • IP54

    • Modelo do motor

    • 2607

    • Modelo de hélices

    • 1149, dobrável, de liberação não rápida

    • Módulo RTK

    • Integrado na aeronave

    • Faróis

    • Integrados na aeronave

    AERONAVE – CÂMERA GRANDE-ANGULAR

    • Sensor de imagens

    • DJI Matrice 3D: CMOS de 4/3; Píxeis efetivos: 20 MP
      DJI Matrice 3TD: CMOS de 1/1,32”; Píxeis efetivos: 48 MP

    • Lente

    • DJI Matrice 3D
      Campo de visão (FOV): 84°
      Formato equivalente: 24 mm
      Abertura: f/2.8 a f/11
      Foco: 1 m a ∞

      DJI Matrice 3TD
      Campo de visão (FOV): 82°
      Formato equivalente: 24 mm
      Abertura: f/1.7
      Foco: 1 m a ∞

    • Desembaçamento da lente

    • DJI Matrice 3D: A câmera grande-angular suporta desembaçamento da lente.
      DJI Matrice 3TD: A câmera grande-angular suporta desembaçamento da lente.

    • Alcance ISO

    • DJI Matrice 3D: 100 a 6400
      DJI Matrice 3TD: 100 a 25600

    • Velocidade do obturador

    • DJI Matrice 3D
      Obturador eletrônico: 8-1/8000 s
      Obturador mecânico: 8-1/2000 s

      DJI Matrice 3TD
      Obturador eletrônico: 8-1/8000 s

    • Dimensões máx. da imagem

    • DJI Matrice 3D: 5280×3956
      DJI Matrice 3TD: 8064×6048

    • Modos de fotografia

    • DJI Matrice 3D
      Disparo único: 20 MP
      Temporizado: 20 MP: 0,7/1/2/3/5/7/10/15/20/30/60 seg.
      Gravações inteligentes com pouca luz: 20 MP
      Panorâmica: 20 MP (imagem RAW); 100 MP (imagem combinada)

      DJI Matrice 3TD
      Disparo único: 12 MP, 48 MP
      Temporizado: 12 MP, 48 MP: 0,7/1/2/3/5/7/10/15/20/30/60 seg.*
      Gravações inteligentes com pouca luz: 12 MP
      Panorâmica: 12 MP (imagem RAW); 100 MP (imagem combinada)

      ^{* Os intervalos de 0,7 seg. e 1 seg. não são suportados ao tirar fotos temporizadas de 48 MP.}

    • Resolução de vídeo

    • H.264
      4K: 3840×2160 a 30 fps
      FHD: 1920×1080 a 30 fps

    • Taxa de bits do vídeo

    • DJI Matrice 3D
      4K: 130 Mbps
      FHD: 70 Mbps

      DJI Matrice 3TD
      4K: 85 Mbps
      FHD: 30 Mbps

    • Sistema de arquivo suportado

    • exFAT

    • Formato de foto

    • JPEG

    • Formato de vídeo

    • MP4 (MPEG-4 AVC/H.264)

    AERONAVE – CÂMERA TELE

    • Sensor de imagens

    • CMOS de 1/2”; Píxeis efetivos: 12 MP

    • Lente

    • Campo de visão (FOV): 15°
      Formato equivalente: 162 mm
      Abertura: f/4.4
      Foco: 3 m a ∞

    • Desembaçamento da lente

    • DJI Matrice 3D: A câmera Tele suporta desembaçamento da lente.
      DJI Matrice 3TD: A câmera Tele suporta desembaçamento da lente.

    • Alcance ISO

    • DJI Matrice 3D: 100 a 6400
      DJI Matrice 3TD: 100 a 25600

    • Velocidade do obturador

    • Obturador eletrônico: 8-1/8000 s

    • Dimensões máx. da imagem

    • 4000×3000

    • Formato de foto

    • JPEG

    • Formato de vídeo

    • MP4 (MPEG-4 AVC/H.264)

    • Modos de fotografia

    • DJI Matrice 3D
      Disparo único: 12 MP
      Temporizado: 12 MP: 0,7/1/2/3/5/7/10/15/20/30/60 seg.
      Gravações inteligentes com pouca luz: 12 MP

      DJI Matrice 3TD
      Disparo único: 12 MP
      Temporizado: 12 MP: 0,7/1/2/3/5/7/10/15/20/30/60 seg.
      Gravações inteligentes com pouca luz: 12 MP

    • Resolução de vídeo

    • H.264
      4K: 3840×2160 a 30 fps
      FHD: 1920×1080 a 30 fps

    • Taxa de bits do vídeo

    • DJI Matrice 3D
      4K: 130 Mbps
      FHD: 70 Mbps

      DJI Matrice 3TD
      4K: 85 Mbps
      FHD: 30 Mbps

    • Zoom digital

    • 8× (zoom híbrido de 56×)

    AERONAVE – CÂMERA INFRAVERMELHA (DJI MATRICE 3TD)

    • Termógrafo

    • Microbolômetro VOx sem ventilação

    • Distância entre píxeis

    • 12 μm

    • Taxa de quadros

    • 30 Hz

    • Lente

    • Campo de visão (FOV): 61°
      Formato equivalente: 40 mm
      Abertura: f/1.0
      Foco: 5 m a ∞

      ^{‌Não exponha as lentes da câmera infravermelha a fontes poderosas de energia, como o sol, lava ou feixes de raio laser. Caso contrário, o sensor da câmera pode ser queimado, causando dano permanente.}

    • Sensibilidade

    • ≤50 mk a F1.0

    • Método de medição de temperatura

    • Medição de local, medição de área

    • Alcance da medição de temperatura

    • -20° a 150 °C (modo de Alto ganho)
      0° a 500 °C (modo de Baixo ganho)

    • Paleta

    • White Hot/Black Hot/Tint/Iron Red/Hot Iron/Arctic/Medical/Fulgurite/Rainbow 1/Rainbow 2

    • Formato de foto

    • JPEG (8 bits)
      R-JPEG (16 bits)

    • Resolução de vídeo

    • Modo Normal: 640×512 a 30 fps
      Modo de imagens infravermelhas em UHR: 1280×1024 a 30 fps (com a função de imagens infravermelhas em UHR habilitada, a aeronave pode habilitar ou desabilitar automaticamente o Modo de imagens infravermelhas em UHR de acordo com o brilho do ambiente.)

    • Taxa de bits do vídeo

    • 6 Mbps

    • Formato de vídeo

    • MP4 (MPEG-4 AVC/H.264)

    • Modos de fotografia

    • Disparo único
      Modo Normal: 640×512
      Modo de imagens infravermelhas em UHR: 1280×1024

      Temporizado
      Modo Normal: 640×512: 0,7/1/2/3/5/7/10/15/20/30/60 seg.
      Modo de imagens infravermelhas em UHR: 1280×1024: 0,7/1/2/3/5/7/10/15/20/30/60 seg.

    • Zoom digital

    • 28×

    • Comprimento de onda infravermelha

    • 8 a 14 μm

    • Precisão da medição de temperatura por infravermelho

    • ±2 °C ou ±2% (usando o valor maior)

    AERONAVE – ESTABILIZADOR

    • Estabilização

    • Mecânica triaxial (inclinação, rotação, giro)

    • Alcance mecânico

    • Inclinação: -135° a +45°
      Rotação: -45° a +45°
      Giro: -27° a +27°

    • Alcance controlável

    • Inclinação: -90° a +35°
      Giro: Incontrolável

    • Velocidade máx. controlável (inclinação)

    • 100°/s

    • Alcance da vibração angular

    • ±0,005°

    AERONAVE – DETECÇÃO

    • Tipo de detecção

    • ‌A aeronave suporta detecção de obstáculos em seis direções.

      ^{‌A aeronave possui um ponto cego de 10° na área traseira superior. Sempre voe com cuidado.}

    • Frontal

    • Alcance de medição: 0,5 a 21 m
      Alcance de detecção: 0,5 a 200 m
      Velocidade de detecção efetiva: Velocidade de voo ≤15 m/s
      Campo de visão (FOV): Horizontal: 90°; Vertical: 90°

    • Traseira

    • Alcance de medição: 0,5 a 23 m
      Velocidade de detecção efetiva: Velocidade de voo ≤12 m/s
      Campo de visão (FOV): Horizontal: 90°; Vertical: 90°

    • Lateral

    • Alcance de medição: 0,5 a 15 m
      Velocidade de detecção efetiva: Velocidade de voo ≤10 m/s
      Campo de visão (FOV): Horizontal: 104°; Vertical: 90°

    • Superior

    • Alcance de medição: 0,5 a 21 m
      Velocidade de detecção efetiva: Velocidade de voo ≤6 m/s
      Campo de visão (FOV): Frontal e traseiro: 90°; esquerdo e direito: 90°

    • Inferior

    • Alcance de medição: 0,5 a 14 m
      Velocidade de detecção efetiva: Velocidade de voo ≤6 m/s
      Campo de visão (FOV): Frontal e traseiro: 95°; esquerda e direita: 110°

    • Ambiente operacional

    • Frontal, traseiro, esquerdo, direito e superior: Superfícies com padrões discerníveis e iluminação adequada (lux >15)
      Inferior: Superfícies refletivas difusas com refletividade difusa >20% (como paredes, árvores, pessoas, etc) e iluminação adequada (lux >15).

    AERONAVE – TRANSMISSÃO DE VÍDEO

    • Sistema de transmissão de vídeo

    • Transmissão DJI O3 Enterprise

    • Qualidade da transmissão ao vivo

    • 720p/30 fps; 1080p/30 fps (com o CR Pro DJI Enterprise)
      540p/30 fps; 720p/30 fps; 1080p/30 fps (com o DJI FlightHub 2)

    • Frequência de funcionamento

    • 2,4000 a 2,4835 GHz
      5,150 a 5,250 GHz (CE: 5,170 a 5,250 GHz
      5,725 a 5,850 GHz

      ^{As faixas de frequência de 5,1 GHz e 5,8 GHz estão proibidas em alguns países e regiões, ou a faixa de frequência de 5,1 GHz só é permitida para uso em ambientes fechados. Consulte as regras e regulamentações locais para obter mais informações.}

    • Distância máx. de transmissão (sem obstruções, livre de interferências)

    • DJI Matrice 3D
      FCC: 15 km
      CE: 8 km
      SRRC: 8 km
      MIC: 8 km

      DJI Matrice 3TD
      FCC: 15 km
      CE: 8 km
      SRRC: 8 km
      MIC: 8 km

      ^{Medidas obtidas em um ambiente ao ar livre, sem obstruções, livre deinterferências. Os dados acima exibem o maior alcance de comunicação em uma única direção, sem voos de retorno em cada instância. Durante o voo, atente-se às notificações de RTH no DJI FlightHub 2.}

    • Distância máx. de transmissão (sem obstruções, com interferências)

    • ‌Forte interferência (edifícios densos, áreas residenciais, etc): 1,5 a 3 km (FCC/CE/SRRC/MIC)
      Interferência média (áreas suburbanas, parques urbanos, etc): 3 a 9 km (FCC); 3 a 6 km (CE/SRRC/MIC)
      Interferência baixa (áreas abertas, áreas remotas, etc): 9 a 15 km (FCC); 6 a 8 km (CE/SRRC/MIC)

      ^{Medidas obtidas com a aeronave voando (sem cargas terceirizadas) em ambientes sem obstruções e com interferências típicas. Os dados acima exibem o maior alcance de comunicação em uma única direção, sem voos de retorno em cada instância. Durante o voo, atente-se às notificações de RTH no DJI FlightHub 2.}

    • Velocidade máx. de download

    • 5 MB/s (com o DJI Dock 2)
      ‌15 MB/s (com o CR Pro DJI Enterprise)

      ^{Medidas obtidas em ambiente laboratorial com interferência baixa, em países/regiões que suportam ambas as faixas de frequência de 2,4 GHz e 5,8 GHz. Velocidades de download podem variar de acordo com as condições reais.}

    • Latência mais baixa

    • A latência de transmissão de vídeo da aeronave ao Dock é de aproximadamente 110 a 150 milissegundos (afetada pelas condições ambientais reais).
      A latência de transmissão de vídeo do Dock ao DJI FlightHub 2 é afetada pelas condições reais da rede e pelas configurações do computador.

    • Antena

    • 4 antenas, 2T4R

    • Potência do transmissor (EIRP)

    • 2,4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)
      5,1 GHz: <23 dBm (CE)
      5,8 GHz: <33 dBm (FCC/SRRC), <14 dBm (CE)

    AERONAVE – ARMAZENAMENTO

    • Cartões de memória suportados

    • ‌Aeronave:
      Compatível com U3/Classe 10/V30 ou superior. Uma lista com os cartões microSD recomendados pode ser encontrada abaixo.

    • Cartões microSD recomendados

    • ‌Aeronave:
      SanDisk Extreme 32 GB V30 A1 microSDHC
      SanDisk Extreme PRO 32 GB V30 A1 microSDHC
      SanDisk Extreme 512 GB V30 A2 microSDXC
      Lexar 1066x 64 GB V30 A2 microSDXC
      Kingston Canvas Go! Plus 64 GB V30 A2 microSDXC
      Kingston Canvas React Plus 64 GB V90 A1 microSDXC
      Kingston Canvas Go! Plus 128 GB V30 A2 microSDXC
      Kingston Canvas React Plus 128 GB V90 A1 microSDXC
      Kingston Canvas React Plus 256 GB V90 A2 microSDXC
      Samsung PRO Plus 256 GB V30 A2 microSDXC

    AERONAVE – BATERIA

    • Capacidade

    • 7811 mAh

    • Voltagem

    • 14,76 V

    • Tensão máx. de carregamento

    • 17 V

    • Tipo

    • Li-ion 4S

    • Sistema químico

    • LiNiMnCoO2

    • Energia

    • 115,2 Wh

    • Peso

    • 544 g

    • Quantidade de ciclos

    • 400

    • Temperatura de carregamento

    • 5° a 45 °C

    ‌AERONAVE – ADAPTADOR DE ENERGIA

    • Entrada

    • 100 a 240 V (CA); 50 a 60 Hz; 2,5 A

    • Potência de saída

    • 100 W

    • Saída

    • ‌Potência de saída máx. de 100 W (total)

      ^{Quando ambas as portas estiverem sendo usadas, o adaptador de energia alocará dinamicamente a potência de saída das duas portas de acordo com a potência de carga, e a potência máxima de saída de uma das portas será de 82 W.}

    AERONAVE – BASE DE CARREGAMENTO

    • Entrada

    • USB-C: 5 a 20 V; 5 A

    • Saída

    • Porta da bateria: 12 a 17 V; 8 A

    • Potência nominal

    • 100 W

    • Tipo de carregamento

    • Uma bateria sendo carregada de cada vez

    • Temperatura de carregamento

    • 5° a 40 °C

O que acompanha o equipamento:

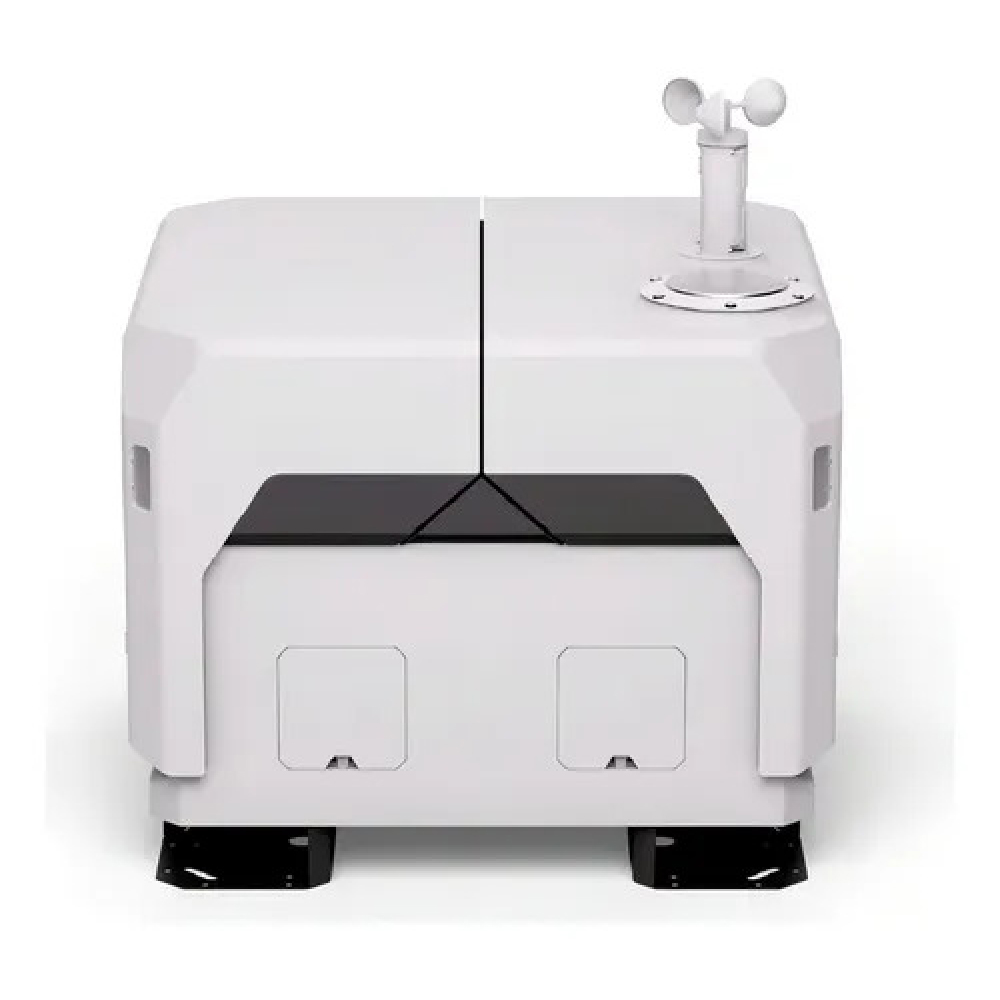

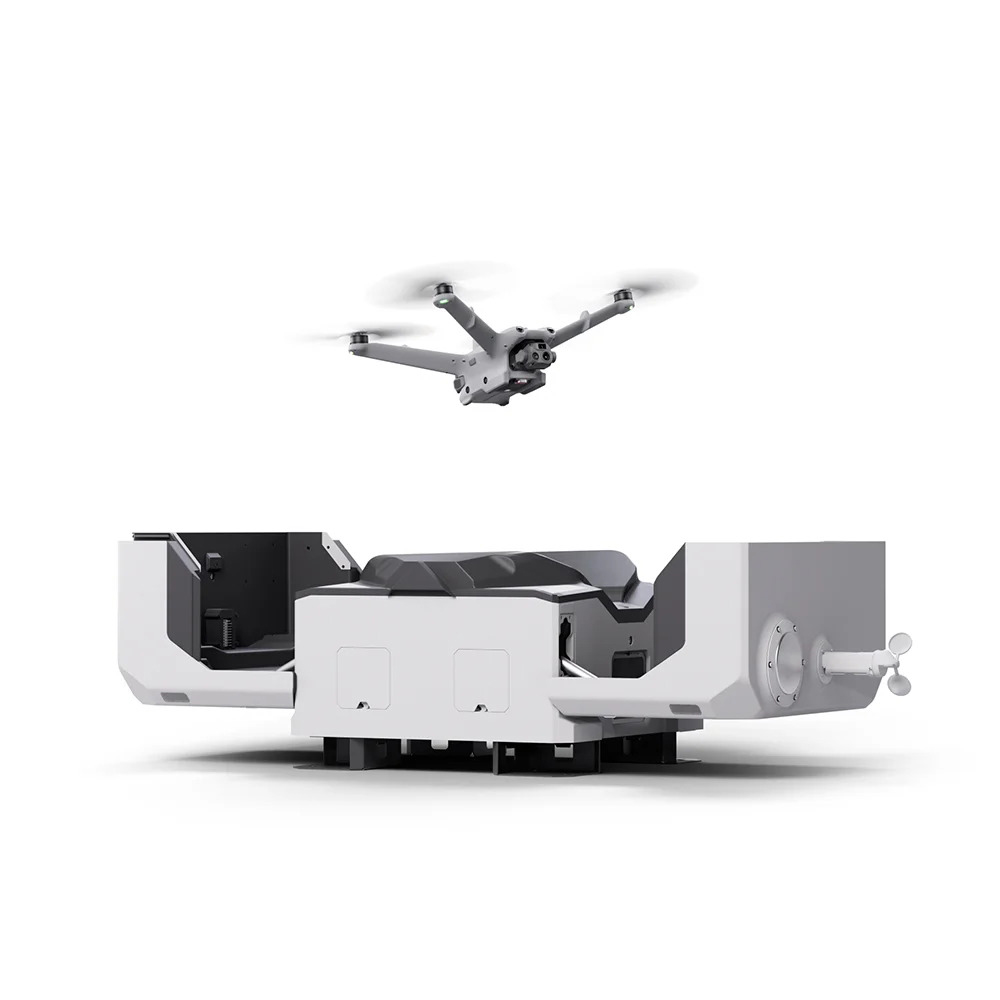

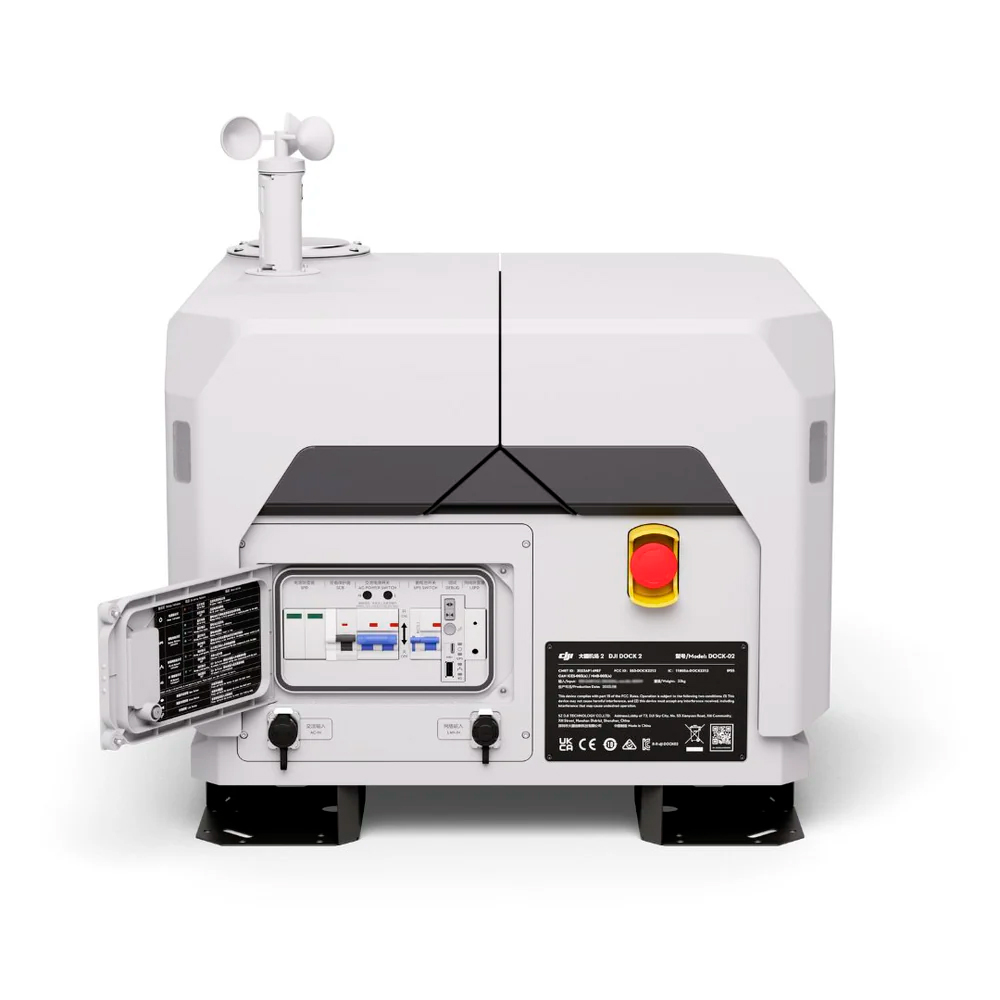

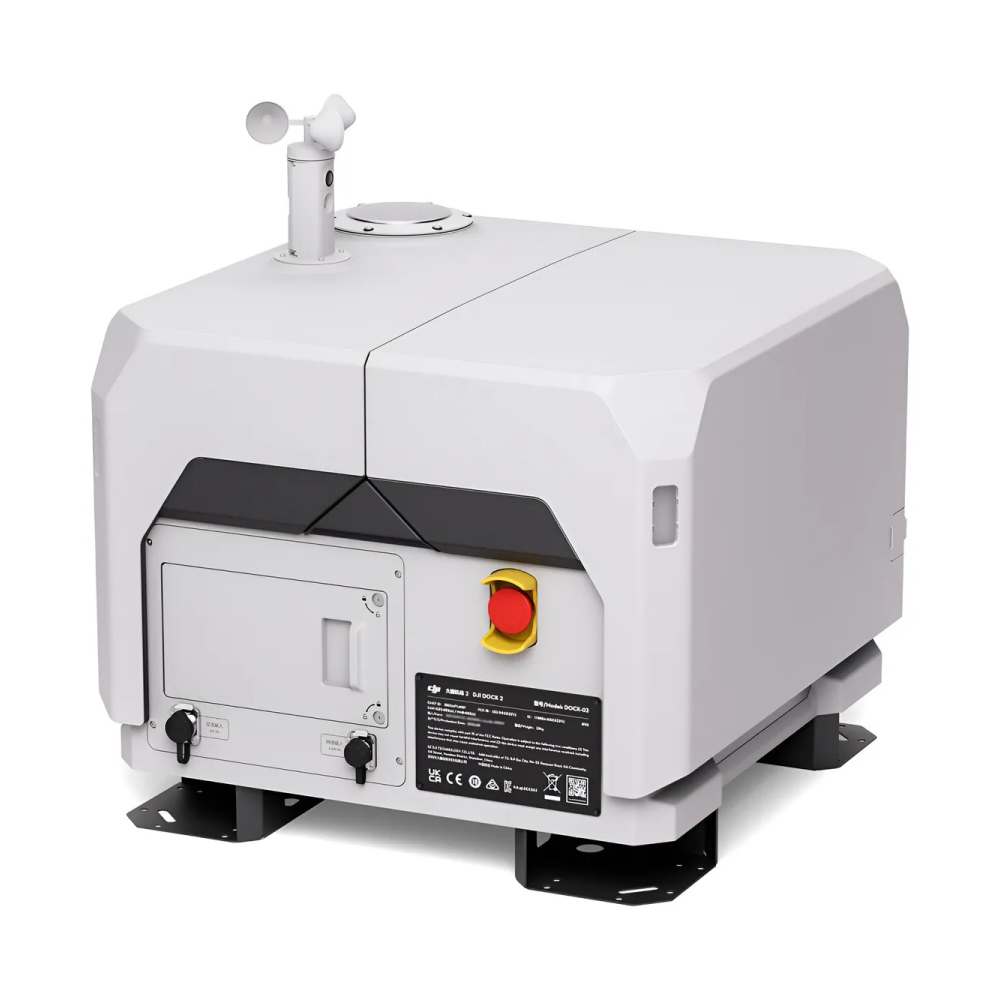

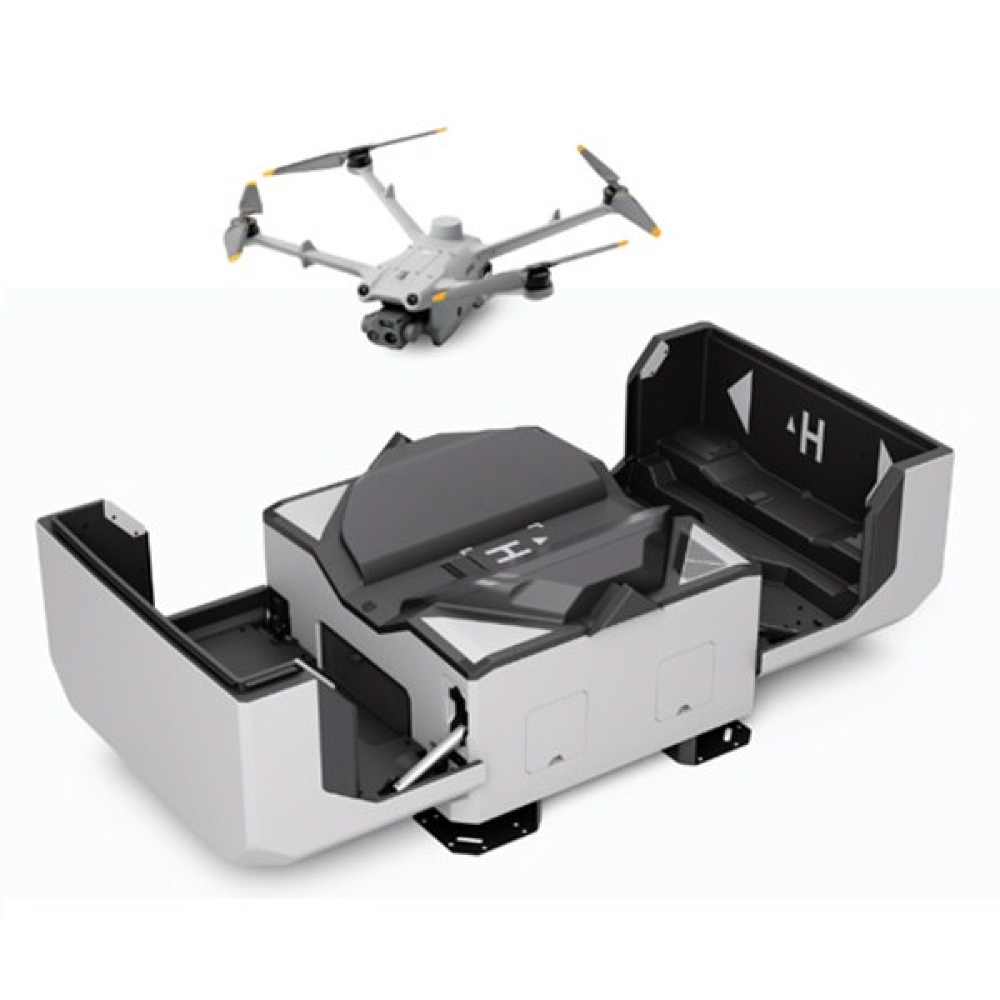

• 1x Drone DJI Dock 2
• 1x Conector do cabo de alimentação;
• 1x Conector do cabo de ethernet
• 1x Kit de chaves.
